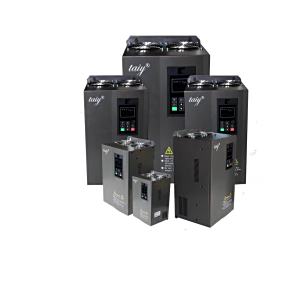

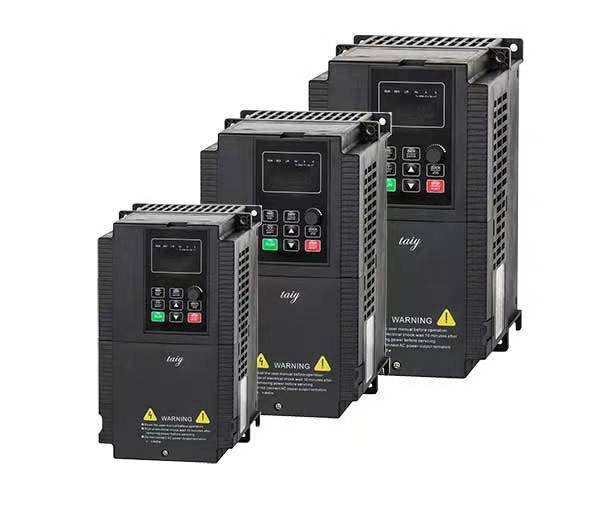

台亿CT680变频器技术规范
个 性 化 功 能 个 性 化 功 能 | 项目 | 规格 | |
最高频率 | V/F控制：0～3200Hz 矢量控制：0～300Hz | ||
载波频率 | 0.5kHz~16kHz；可根据负载特性， 自动调整载波频率。 | ||
输入频率分辨率 | 数字设定：0.01Hz 模拟设定：最高频率×0.025% | ||
控制方式 | 开环矢量控制（SVC） 闭环矢量控制（FVC） V/F控制 | ||
启动转矩 | G型机：0.5Hz/150%（SVC）； 0Hz/180% （FVC） P型机：0.5Hz/100% | ||
调速范围 | 1：100（SVC） | 1：1000（FVC） | |
稳速精度 | ±0.5%（SVC） | ±0.02%（FVC） | |
转矩控制精度 | ±5%（FVC） | ||
过载能力 | G型机：150%额定电流60s；180%额定电流1s。 P型机：120%额定电流60s；150%额定电 流1s。 | ||
转矩提升 | 自动转矩提升； 手动转矩提升 0.1%~30.0% | ||
V/F曲线 | 三种方式：直线型；多点型；N次方型V/ F 曲线 (1.2次方、1.4次方、1.6次方、1.8次方、 2次方) | ||
V/F分离 | 2种方式：全分离、半分离 | ||
加减速曲线 | 直线或 S曲线加 减速方 式；四 种加减速 时间； 加减速时 间范围0.0~6500.0s | ||
直流制动 | 直流制动频率：0.00Hz~最大频率，制动时间： 0.0s~36.0s，制动动作电流值：0.0%~100.0% | ||
点动控制 | 点动频率范围：0.00Hz~50.00Hz； 点动加减速时间0.0s~6500.0s | ||
简易PLC、多段速运行 | 通过内置PLC或控制端子实现最多16段速运 行 | ||
内置PID | 可方便实现过程控制闭环控制系统 | ||
自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | ||
过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流 过压跳闸 | ||
快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 | ||
转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防 止频繁过流跳闸；闭环矢量模式可实现转矩控 制 | ||
上电外围设备安全自检 | 可实现外围设备进行安全检测如接地、短路等 | ||
QUICK/JOC 键 | 五种菜单模式选择：基本菜单、高级菜单、监 视菜单、校验菜单、用户自定义菜单 | ||
MF 键 | 可编程键：命令通道切换/正反转运行/点动运 行功能选择 | ||
纺织摆频控制 | 多种三角波频率控制功能 | ||
定时控制 | 定时控制功能：设定时间范围0h~65535h | ||
运 行 | 运行命令通道 | 三种通道：操作面板给定、控制端子给定、串 行通讯口给定。可通过多种方式切换 | |
频率源 | 共有10种频率源：数字给定、模拟电压给定、 模拟电流给定、脉冲给定、串行口给定。可通 过多种方式切换 | ||
输入端子 | 五个数字输入端子，其中一个可作高速脉冲输 入。（可扩展至十个）可兼容有源PNP或NPN 输入方式 二个模拟量输入端子，其中一个只 能用作电压输入，另一个可作电压或电流输 入。（可扩展一个电压输入端子） | ||
输出端子 | 一个高速脉冲输出端子（可选为开路集电极 式），0kHz~50kHz的方波信号输出，可实现 设定频率、输出频率等物理量的输出。 一个 数字式输出端子（可扩展至个） 一个继电器 输出端子（可扩展至个） 一个模拟输出端子 （可扩展至两个），分别可选0/4mA~20mA 或0/2V~10 V，可实现设定频率、输出频率等 物理量的输出 | ||
显 示 与 键 盘 操 作 | LED显示 | 显示参数 | |
LCD显示 | 可选件，中/英文提示操作内容 | ||
参数拷贝 | 可通过LCD操作面板选件实现参数的快速复 制 | ||
按键锁定和功能选择 | 实现按键的部分或全部锁定，定义部分按键的 作用范围，以防止误操作 | ||
保护功能 | 上电电机短路检测、输入输出缺相保护、过流 保护、过压保护、欠压保护、过热保护、过载 保护等 | ||
选配件 | LCD操作面板、多功能输入输出扩展卡、制 动组件、通讯卡、PG卡、用户可编程卡等 | ||
环 境 | 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、 可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
海拔高度 | 低于1000m | ||
环境温度 | －10℃~＋40℃（环境温度在40℃~50℃，请 降额使用） | ||
湿度 | 小于95%RH，无水珠凝结 | ||
振动 | 小于5.9m/s2（0.6g） | ||
存储温度 |
